鑫佳偉20W PD快充內置誠芯微CX7509+CX7538整體解決方案！歡迎工廠提交DEMO板申領，樣品申請與電話垂詢。

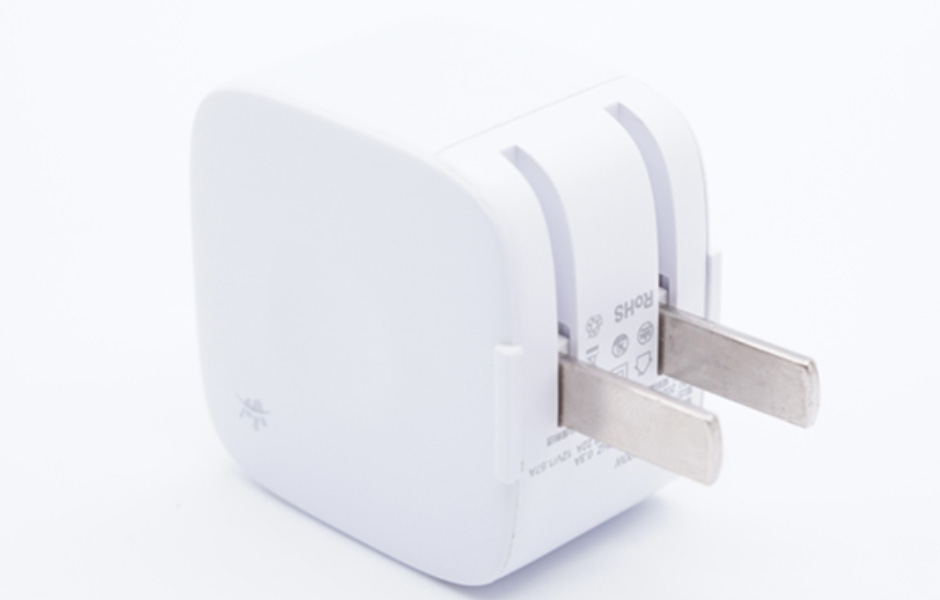

鑫佳偉20W PD快充充電器采用CX7509+CX7538整體解決方案。提供20W PD方案，高集成、超精簡外圍20W 快充設計。該款充電器小巧精致，采用“小方塊”造型設計，方便出門口袋便攜都沒問題。

鑫佳偉20W PD快充支持多個主流快充協議，支持9V2.22A和12V1.67A兩組電壓檔位的20W快充，可以很好地滿足iPhone 12系列手機日常快充需求。

鑫佳偉20W PD充電器參數：

型號：AC32

輸入：100-240V~ 50/60Hz 0.3A

輸出：5V3A、9V2.22A、12V1.67A

制造商：深圳市鑫佳偉科技有限公司

充電器通過了CCC和RoHS認證。

鑫佳偉20W PD快充采用CX7509+CX7538

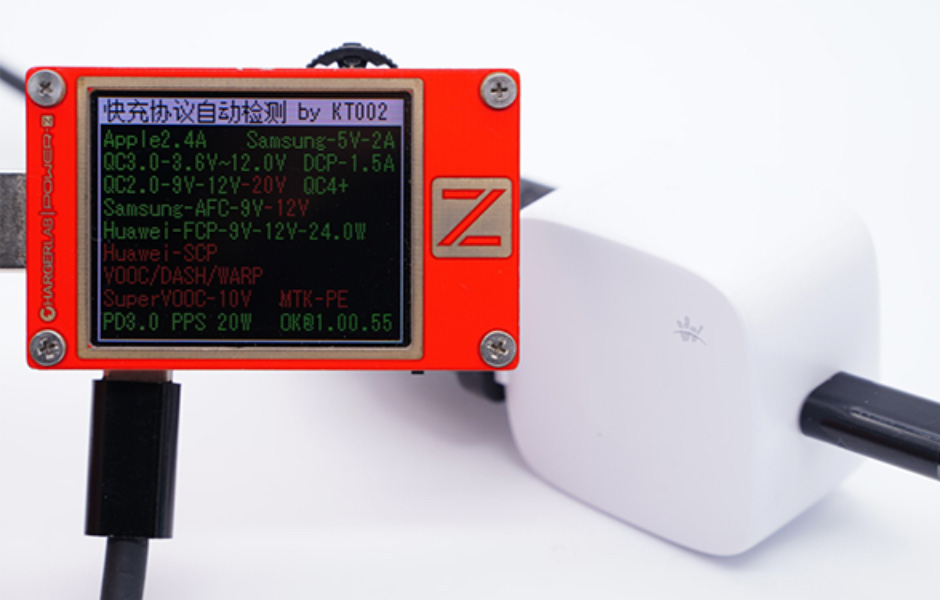

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0和PPS快充協議。

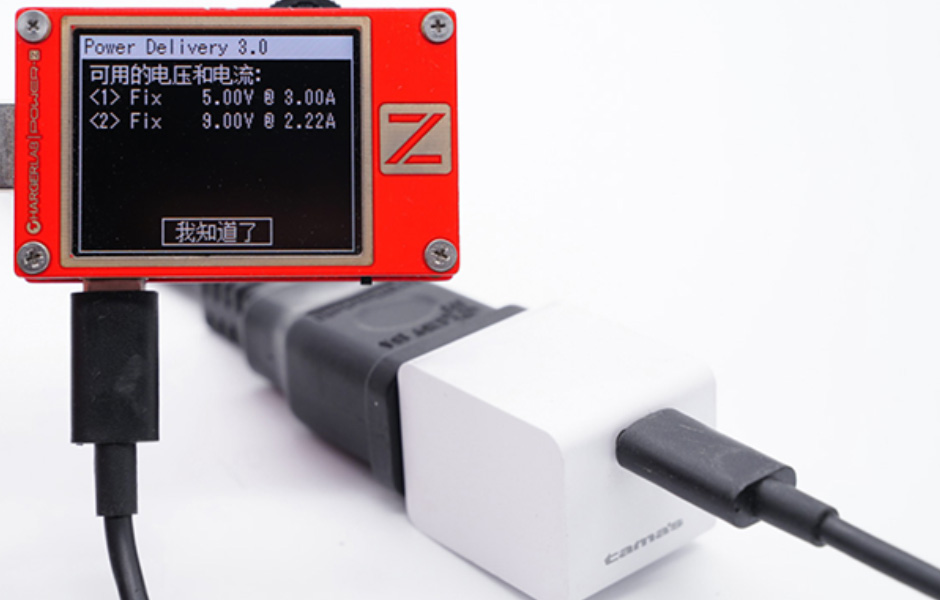

同時還具備5V3A、9V.22A、12V1.67A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V1.8A兩組PPS電壓檔位。

鑫佳偉20W PD快充采用CX7509+CX7538

鑫佳偉20W PD拆解進行時。。。

整塊DEMO板相當精簡、小巧

通過觀察發現，鑫佳偉20W PD充電器開關電源主控芯片采用CX7509，這是一顆電流模式PWM控制芯片，內置650V高壓功率 MOSFET，應用于功率在18W以內的方案。在PWM模式下工作于固定開關頻率，這個頻率是由內部精確設定。

在空載或者輕載時，工作頻率由IC內部調整。芯片可以工作在綠色模式，以此來減小輕載時的損耗，提高整機的工作效率。在啟動和工作時只需要很小的電流，可以在啟動電路中使用一個很大的電阻，以此來進一步減小待機時的功耗。芯片內置有斜坡補償電路，當電路工作于大占空比時，避免次諧波振蕩的發生，改善系統的穩定性。

鑫佳偉20W PD快充采用CX7509+CX7538

其，次級同步整流采用CX7538是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。

CX7538可支持高達 150kHz的開關頻率應用，并且支持CCM / QR / DCM 等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。

CX7538內置耐壓高達85V的NMOSFET同步整流開關，且具有極低的內阻，典型RdsON低至 10mΩ，可提供系統高達3A的應用輸出；還內置了高壓直接檢測技術，耐壓高達200V；以及高達30V的供電電壓，使得控制器可直接使用高至24V的輸出電壓整流應用中，極大擴展了使用范圍。

小板另一面設有一顆協議芯片。

協議芯片采用CX2919C，這款芯片已經通過了USB PD3.0認證，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充協議，可配置5V、9V、12V電壓檔位，最大輸出功率36W。

CX2919C內部集成 10mΩ VBUS通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，簡化電路，降低成本。采用ESOP8封裝。

鑫佳偉20W PD充電器兼容QC2.0/3.0、AFC、FCP、PD3.0和PPS多個快充協議，還具備3.3-5.9V3A和3.3-11V1.8A兩組PPS電壓檔位，不僅可以滿足iPhone 12 20W快充，對其它品牌手機也有很好的兼容。
