GPE 20W快充能夠做到如此MiNi、高效、精簡化，得益于全套高集成20W PD快充方案CX7527C+CX7538B的加持。提供20W PD方案、22.5W、25W、27W、30W、33W PD快充方案開發，全面助力IPHONE13實現超長續航、高效快充!

關于Iphone系列，用戶還是比較傾向于使用20W PD快充充電器解決手機充電問題。20W PD依然是主流，是大勢所趨。

近期，拿到了一款GPE 20W充電器，支持純PD快充，可以滿足iPhone 13日?？斐湫枨蟆腉PE 20W PD快充充電器拆解：可以看出整套快充解決方案選用高性價比CX7527C+CX7538B

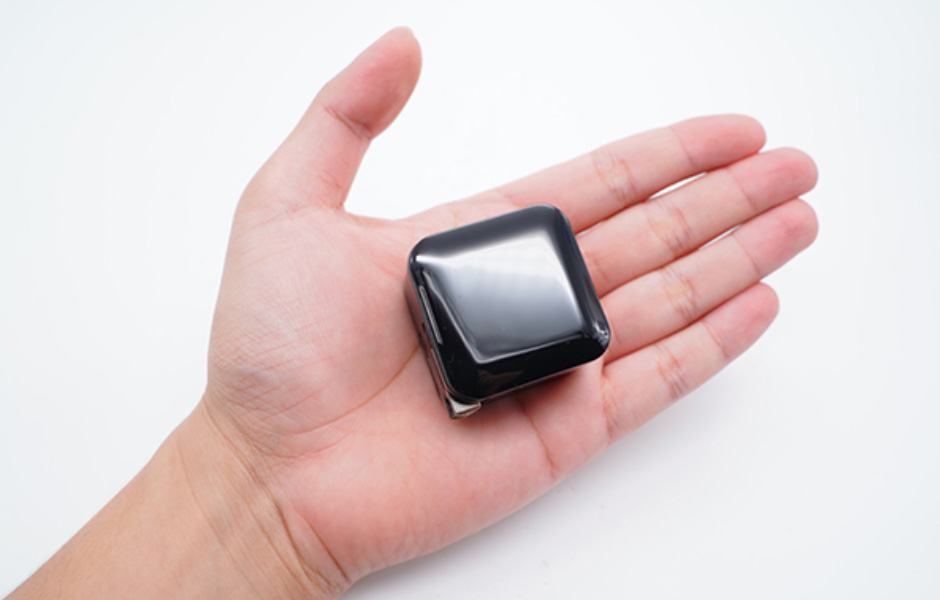

GPE 20W快充充電器外觀信息:

型號：GPE020D-1

輸入：100-240V~50/60HZ 0.8A

輸出：5V3A、9V2.22A、12V1.67A

充電器已經通過了ETL認證和VI級能效認證。

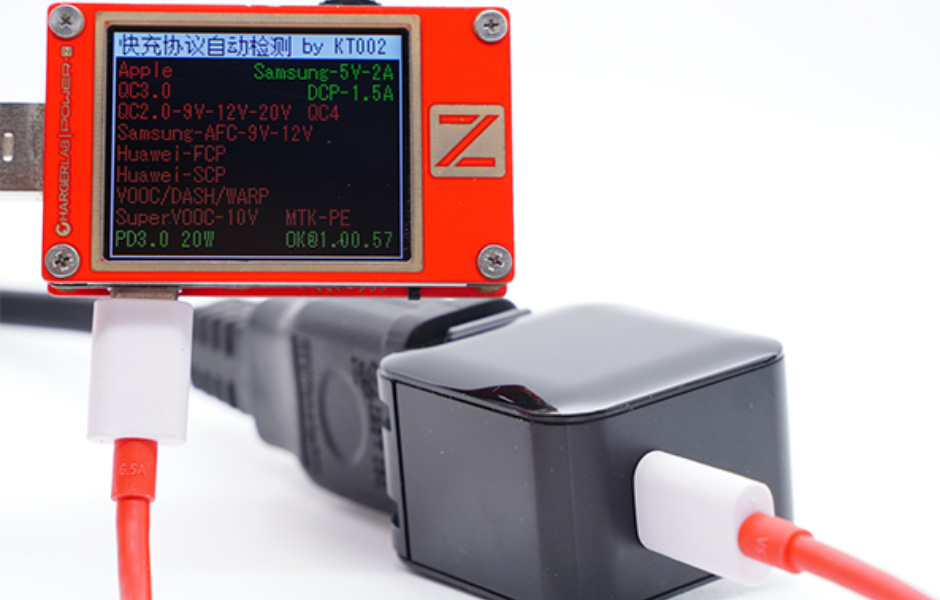

使用ChargerLAB POWER-Z KT002測得USB-C口僅支持PD3.0快充協議。

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

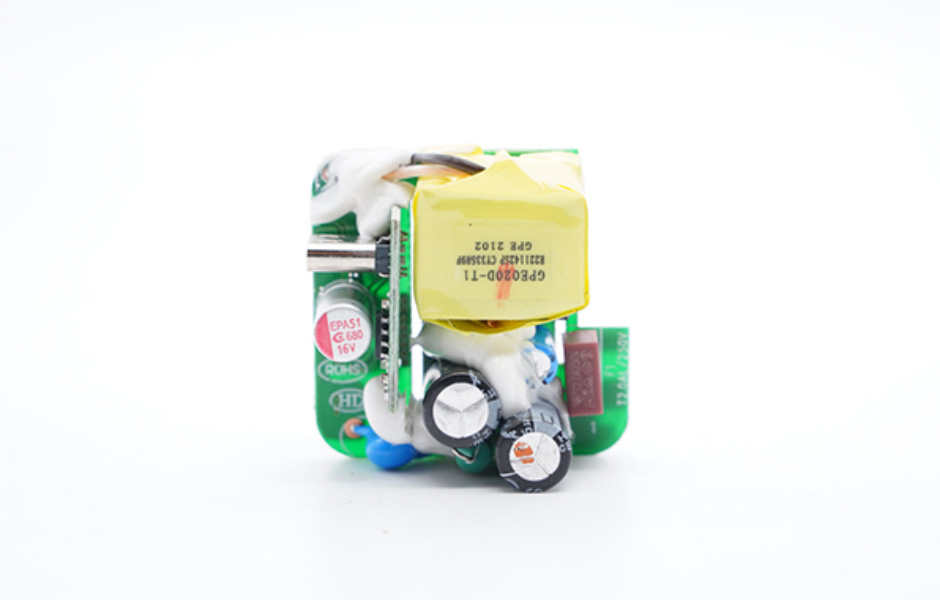

將充電器拆開，可以清楚地看到該款充電器開關電源主控芯片采用CX7527C，這是一顆高性能多模式PWM反激式控制器。該產品方便用戶以較少的外圍元器、較低的系統成本設計出高性能的交直流轉換開關電源。其提供了極為全面和性能優異的智能化保護功能，包括逐周期過流保護、過載保護、軟啟動、芯片過溫保護、VDD欠壓/過壓鎖定保護功能。

芯片具有自動識別負載大小，自動調整工作模式的功能。在滿載或重載條件下，芯片工作在固定65KHz頻率。當負載減輕，芯片工作頻率降低，有效降低開關損耗。當負載處于極輕載或空載條件時，芯片處于間隔模式。

CX7527C內置智能抖頻技術，降低系統在降頻模式所產生的電磁干擾和輸出紋波。獨特的工作模式使得音頻能量最小化，無音頻噪聲。采用SOP-8封裝，為需要超低待機功耗的高性價比反激式開關電源系統提供了一個很好的設計平臺。

CX7527C+CX7538B快充方案的還有歐姆電機20W PD快充、佳域20W迷你PD快充充電器、羽博20W 1A1C快充充電器、飛利浦迷你20W快充充電器、第一衛20W快充小冰粒充電器等產品，此外該套20W PD快充方案已被多家知名品牌采用。

而，次級同步整流芯片采用CX7538B。這是一顆高性能的開關電源次級側同步整流器芯片，在開關電源中輕松滿足6級能效，是肖特基的理想替換方案。CX7538B支持最高150KHz開關頻率，內置12mΩ低導阻NMOS管，發熱遠低于肖特基二極管，大幅度降低溫度，提高轉換效率。

CX7538B 支持開關電源的CCM/QR/DCM模式，非常適合3.3~12V快充同步整流使用，內置耐壓60V，12mΩ的同步整流管，可提供3A輸出。比肖特基效率最高提升6%，工作電壓范圍寬，外圍元件非常簡單，在寬電壓應用時，外圍只需一顆電容。

USB PD協議芯片可以使用CX2919C，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等多種快充協議，內部集成 10mΩ VBUS 通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，簡化電路，降低成本。采用ESOP8封裝。

GPE快充能夠做到如此MiNi、高效、精簡化，得益于全套高集成20W PD快充方案CX7527C+CX7538B的加持。提供20W、22.5W、25W、27W、30W、33W PD快充方案開發，全面助力IPHONE13實現超長續航、高效快充!
