針對當前的快充電源市場，誠芯微科技推出了一系列氮化鎵快充方案（33W，35W雙C，45W雙C,65W兩C1A），通過將CX1342電源主控芯片搭配同步整流CX7601，結合多款不同功率快充協議芯片，使得快充方案在應用時僅需極少外圍器件，采用精簡電路完成設計。其具備了高集成、小體積、低溫升、高效率等特點且受到電源市場一致青睞。

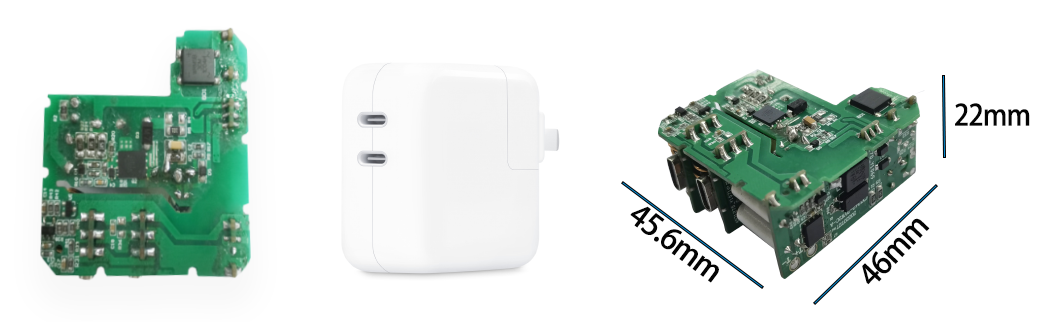

  35W雙C口氮化鎵方案充電器單口支持35W功率輸出，并且支持功率自動分配，滿足手機和筆記本電腦同時充電需求。USB-C口具備5V3A、9V3A、12V2.92A 、15V2.33A、20V1.75A五組固定電壓檔位，在接入第二個設備時，先前接入的設備不會斷電，改進了用戶體驗。

  35W雙C口氮化鎵方案參數如下：

  輸入：100-240V~50/60HZ 1A

  C1/C2輸出：5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A

  C1+C2：9V2A、5V3A、12V1.5A（36W Max）

  初級主控芯片采用CX1342，這款電源主控芯片主要用于35-65W氮化鎵PD快充。這是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，并且具有超低的待機功耗，支持寬工作電壓范圍。

  同步降壓控制器采用CX7601，這是一顆內置高壓隔離開關耐壓高達150V，支持開關電源 CCM/QR/DCM 模式。是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。

  同步整流管采用CX010N06，是一顆耐壓100V的NMOS，導阻為6mΩ，采用PDFN5*6封裝。

  USB PD協議芯片采用CX2935，這是一款高集成度的多協議降壓SoC芯片，集成度高，協議全面。外圍只需少量元器件，即可組成雙C口充電解決方案。

  CX2935芯片支持最高65W輸出，支持5-20V PD快充，3.3-21V PPS快充，最大輸出電流5A，滿足手機和筆記本電腦的充電需求，并能為手機提供大功率PPS快充。芯片內置線損補償，并具有CC/CV特性，自帶軟啟動功能。同時還內置全面的保護功能，包括輸入過壓、欠壓保護，輸出短路和輸出過流保護，內置過熱保護，引腳支持4KV ESD保護。

  采用CX1342+CX7601+CX2935*2構成35W雙C口氮化鎵PD快充方案有效簡化整套方案的電路設計，并節省BOM成本，整個電源系統的穩定性也得到提升。小體積、高效能、低溫升、外圍精簡且兼容PD2.0、3.0/ QC2.0/3.0、FCP、PPS、AFC等多種市面主流快充協議，最高電壓為20V，能夠?yàn)閕Phone、iPad、HomePod等輕型設備進行充電。歡迎工廠索取DEMO測試板！方案詳情咨詢18129823814 劉,S
