作為國內領先的具有自主設計、研發、銷售為一體的電源管理芯片CX品牌源頭廠家，誠芯微科技在電源快充領域持續深耕，15年來不斷通過技術創新推陳出新、以市場需求為導向，以客戶滿意為己任，在電源管理芯片領域精耕細作，為客戶提供高性能、高效率、高可靠性的電源整體解決方案。日前，誠芯微科技推出多款20W集成GaN快充產品，并以極致的高性價比迅速推向市場，獲市場一致好評。

該款20W合封方案采用CX75GD080BL/CX75GD100S氮化鎵合封芯片，內部集成650V耐壓，800mΩ/1000mΩ增強型氮化鎵開關管，采用SOP-8L封裝，可用于USB PD快充及開關式AC-DC電源、智能小家電、PC外圍供電設備、筆記本電腦輔助電源應用。

CX75GD080BL/CX75GD100S是一款集成高壓GaNFET功率器件高頻高性能準諧振式交直流轉換功率開關，應用于27W內高性能、低待機功率、低成本、高效率的隔離型反激式開關電源。

CX75GD080BL/CX75GD100S的工作頻率最高可達200KHZ，可全范圍工作在準諧振模式，在輕載時則會工作于burst模式以提升效率, 將23kHz以下的音調能量降至最低，并在操作過程中消除音頻噪聲。

CX75GD080BL/CX75GD100S集成了完備的保護功能，包括：Vcc欠壓保護（UVLO）,Vcc過壓保護Vcc_OVP）,輸入欠壓保護（Brown in）,輸入過壓保護（Brown out）,輸出過壓保護（VO_OVP），F(xiàn)B開短路保護以及副邊SR短路保護，CS開短路保護等。

CX75GD080BL/CX75GD100S提供了優良的電磁干擾性能,為需要超低待機功耗的高性價比反激式開關電源系統提供了一個很好的設計平臺。

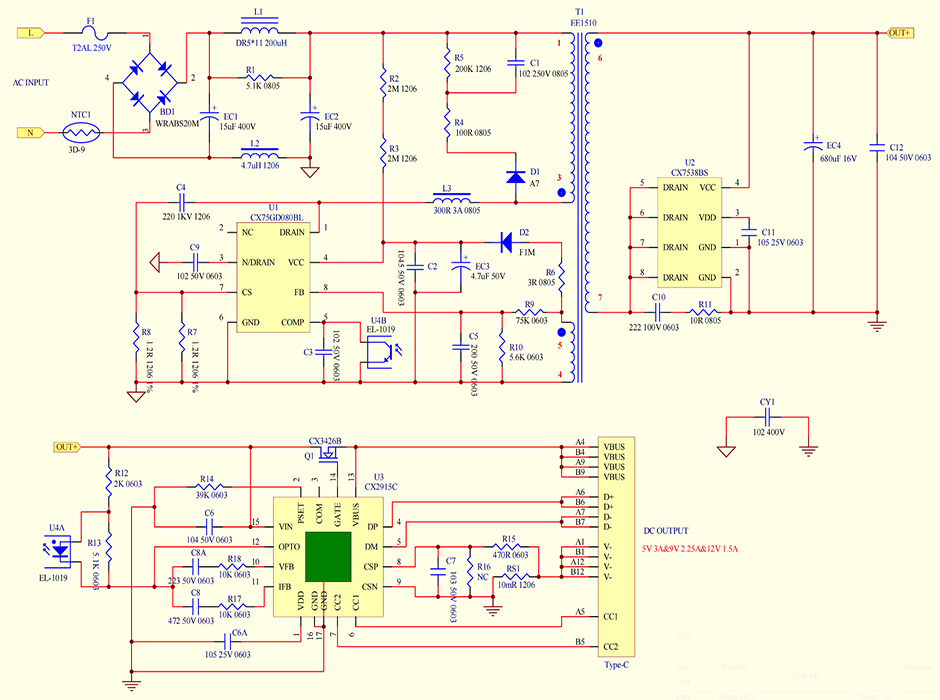

20W氮化鎵快充電源設計方案：

具體參數如下：

USB-C單口輸出

5V3A,9V2.22A,12V1.67A 3.3-11V 1.8A   20W Max

USB-A單口輸出

5V3A,9V2A,12V1.5A 20W Max

USB-C+USB-A輸出：15W MAX

傳統的氮化鎵快充方案涵蓋控制器+驅動器+GaN功率器件等，電路設計復雜，成本較高。相比傳統的外驅方式，這款專為20W氮化鎵快充設計的CX75GD080BL/CX75GD100S合封顯著降低驅動環路面積，讓PCB的設計布局更加合理，提高GaN系統的可靠性，簡化產品的電路設計，減少不必要的物料消耗。

針對快充這一市場應用領域，誠芯微目前共推出5款合封氮化鎵電源芯片，其中3款芯片適用于20W氮化鎵快充設計，另外兩款芯片則適用于45W氮化鎵與65W氮化鎵快充電源設計。
