這是誠芯微科技推出的一款集成GaN Mos的45W氮化鎵快充參考設計，這款參考設計方案由初級氮化鎵合封芯片CX75GD025E，同步整流控制器CX7539F和協議芯片CX2919C組成整套高效完整解決方案，是市面上一款極具高性價比的大功率氮化鎵PD全套方案。

  45W集成GaN MOS全套PD方案參考設計得益于電源主控使用了合封氮化鎵芯片，使得該方案設計的電路十分精簡，有效降低了設計與加工成本，縮短生產周期，從而讓PD快充充電器做到了“小體積、大功率、更高性價比”這一特點。

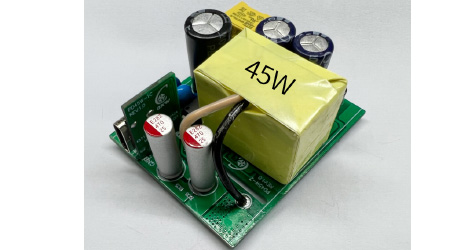

  45W集成GaN MOS全套PD方案參考設計模塊整體小巧。

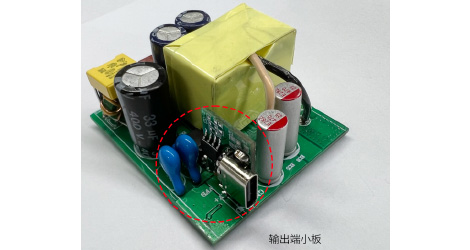

  輸出端焊接協議小板，設有單 USB-C 接口。

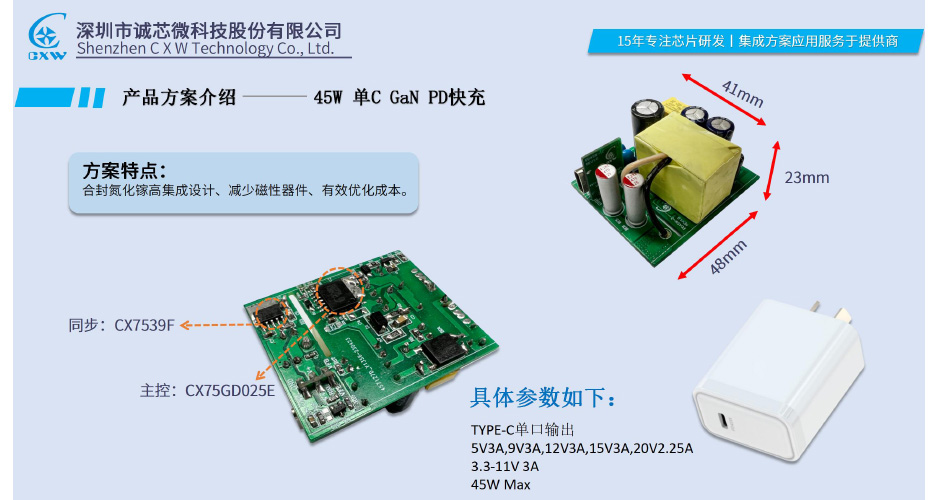

  具體參數：

  DEMO（L*W*H）:48*41*23mm

  TYPE-C單口輸出：5V3A,9V3A,12V3A,15V3A,20V2.25A 3.3-11V 3A 45W Max

  該套方案的核心元件是CX75GD025E合封氮化鎵芯片，這是一款集成高壓GaNFET功率器件高頻高性能準諧振式交直流轉換功率開關，應用于45W內高性能、低待機功率、低成本、高效率的隔離型反激式開關電源。

  CX75GD025E集成了完備的保護功能，包括：Vcc欠壓保護（UVLO）,Vcc過壓保護（Vcc_OVP）,輸入欠壓保護（Brown in）,輸入過壓保護（Brown out）,輸出過壓保護（VO_OVP），F(xiàn)B開短路保護以及副邊SR短路保護，CS開短路保護等。

  CX75GD025E提供了優良的電磁干擾性能,為需要超低待機功耗的高性價比反激式開關電源系統提供了一個很好的設計平臺。

  CX75GD025E支持 9-40V 超寬范圍供電，支持最高200KHz 開關頻率，采用ESOP-10W 封裝，芯片內置多重完善保護功能。

  同步整流控制器采用CX7539F，是一款針對離線式反激變換器的副邊同步整流管 ( MOSFET ) 驅動的高性能控制器，并且 VCC 具有自供電功能，無需輔助繞組供電并支持寬輸出電壓范圍。支持 High Side 或 Low Side 應用場景，支持 CCM/QR/DCM 工作模式。

  CX7539F是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。支持CCM/QR/DCM等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。

  CX7539F是一款內置高壓 NMOSFET 同步整流開關，且具有極低的內阻，可提供系統高達5A以內的應用輸出；IC通過檢測集成 MOSFET 的源漏電壓來決定其開關狀態，能夠兼容連續模式、非連續和準諧振工作模式的反激轉換器。

  CX7539F采用特有自供電技術，可保證在原邊控制系統恒流和恒壓兩種工作狀態下，芯片都不會欠壓工作。

  誠芯微科技這款45W合封氮化鎵快充方案設計全套芯片均為自家自主研發，集成度高且外圍精簡，待機功耗較低，非常適合快充電源應用。誠芯微科技針對 20W、30W、45W 、65W快充應用，推出了合封氮化鎵芯片CX75GDXXXX系列。通過合封氮化鎵的高集成設計，簡化實際應用過程中的初級電路，讓氮化鎵快充的研發變得與傳統硅快充一樣簡單。此外還減少了初級側的外圍器件數量，從而降低生產成本。
