BYD比亞迪-漢系列雙USB-A口車載充電模塊采用CX8576Q

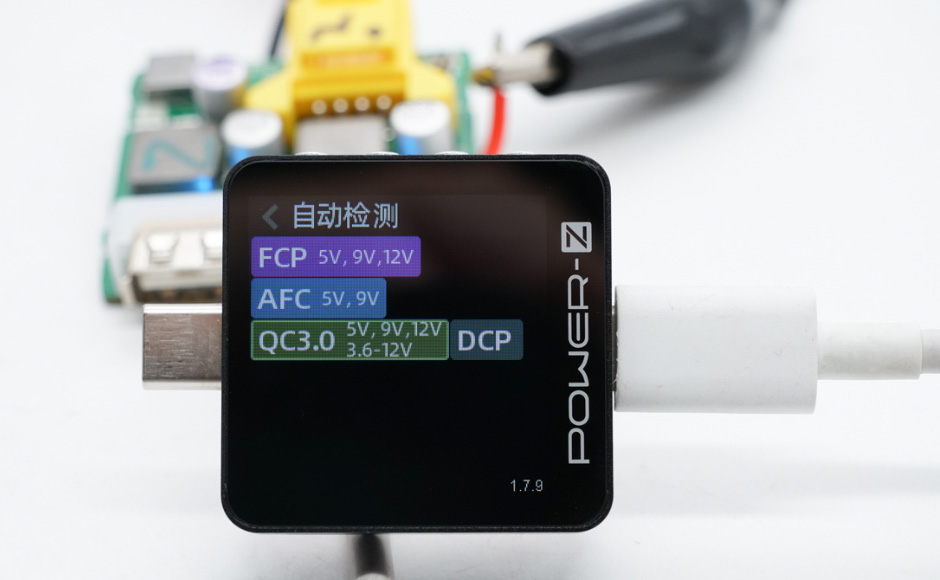

  這是BYD比亞迪-漢系列的一款雙USB-A口車載充電模塊，這款車充采用誠芯微車規級同步降壓轉換器CX8576Q+快充協議芯片CX2601，支持快充輸出，實測支持FCP、AFC、QC3.0快充，能夠滿足主流安卓手機的快充需求。這個充電模塊采用卡扣組裝設計，安裝以及拆卸都十分方便，接下來將對這款前裝車充進行解析與通電測試，一起來了解吧！

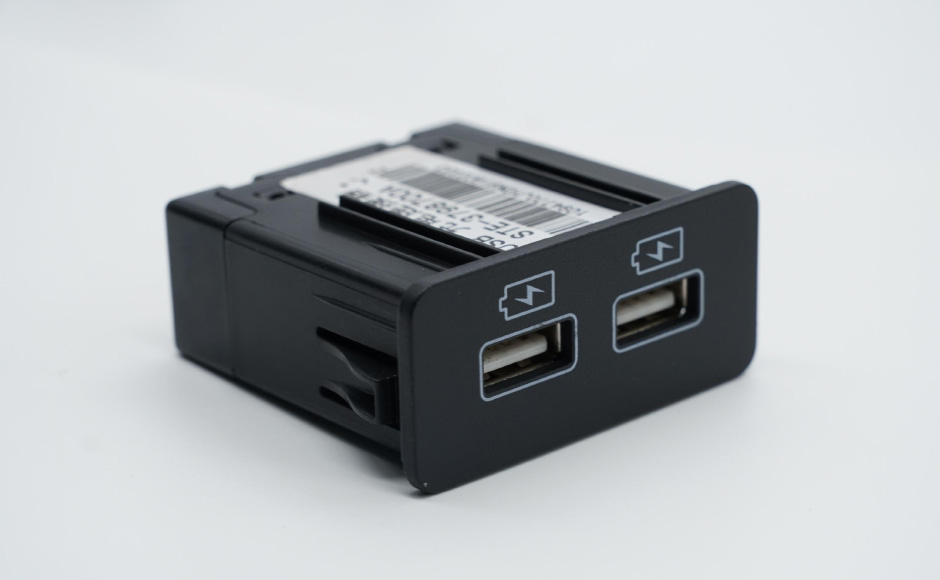

  比亞迪-漢系列車載充電模塊外觀：

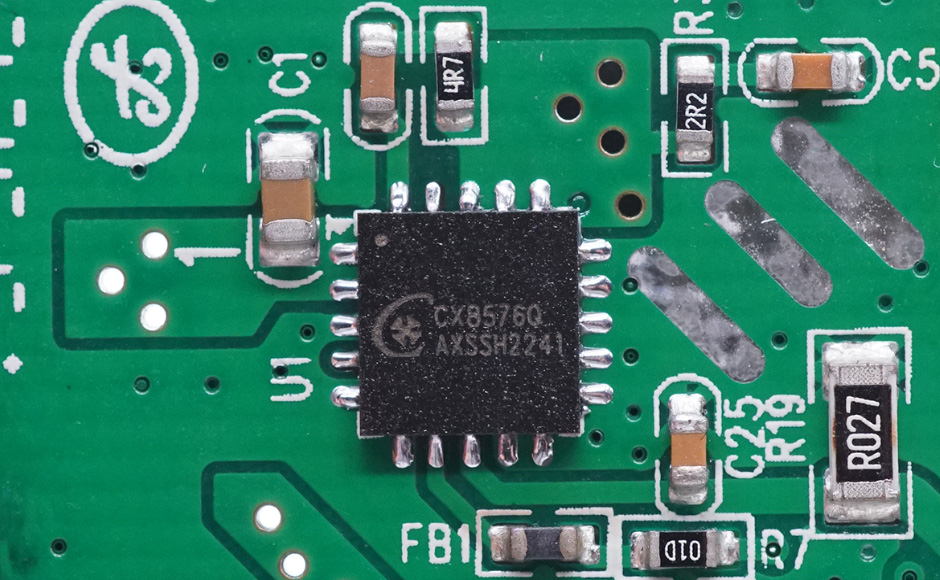

  這款車載充電器內置CX8576Q車規級同步降壓轉換器，是一顆36V輸入耐壓，4.8A輸出電流的同步降壓轉換器，符合AEC-Q100車規認證。芯片內部集成功率MOS，支持外部電流限制設置，開關頻率可編程，內置可調節的線損補償。芯片具備恒壓恒流控制和逐周期電流限制，采用QFN5*5-20L封裝。

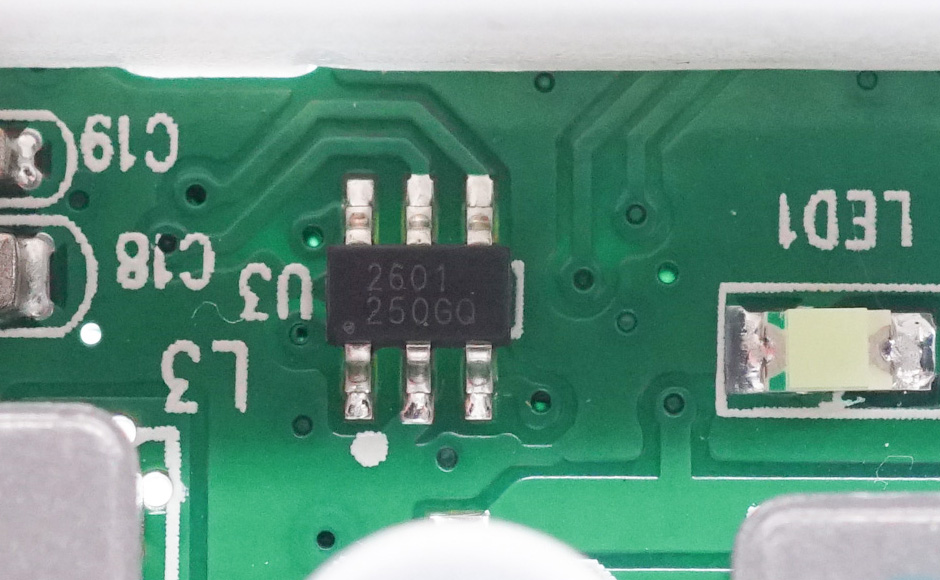

  USB-A口協議芯片采用CX2601，采用SOT23-6封裝，是一顆多協議快充協議芯片，能夠自動為連接的設備切換適用的快充協議，支持華為FCP快充，三星AFC快充，支持QC3.0和QC2.0快充，支持蘋果2.4A充電。CX2601還支持通過EN引腳控制高壓快充功能，應用更加靈活。該芯片支持快充適配器、車充、移動電源等應用。

  比亞迪這款雙USB-A口車充為前裝設計，采用黑色外殼，使用卡扣固定在蓋板上，并且外殼也采用卡扣固定，組裝方便。車充采用插針連接供電，并提供兩個USB-A快充接口，內置指示燈方便尋找車充位置，并支持快充輸出，滿足主流品牌安卓手機的快充需求。

  可以看到這款車充內部使用CX8576Q車規級同步降壓轉換器搭配CX2601協議芯片實現降壓快充功能，降壓轉換器內置MOS管，具備完善的保護功能，外圍元件精簡，非常適合車充等降壓電路應用。CX2601支持華為FCP快充，三星AFC快充和QC3.0快充，還支持蘋果2.4A充電，并且支持EN引腳控制快充輸出，芯片待機功耗低，使用靈活。

  日前，誠芯微科技車規級芯片已正式進入多家整車廠，如：BYD、長安、吉利、極氪、奇瑞、問界汽車等主流汽車品牌。與知名車企的聯袂合作證明了其產品在性能、品質和可靠性等方面具有諸多的優勢。在前裝車載充電領域，誠芯微已推出不同功率段車規級快充解決方案，為客戶提供更多的選擇，為推動新能源汽車產業發展蓄勢賦能。
